Solução técnica: Ferrita de níquel (NiFe2O4) para absorção e blindagem avançadas de EM

1. Identificação do material

Ferrita de níquel (NiFe2O4) é uma ferrita magnética macia de alto desempenho com uma estrutura espinela inversa. Nessa configuração, íons Ni2+ e metade dos íons Fe3+ ocupam sítios octaédricos, enquanto os íons Fe3+ restantes ocupam sítios tetraédricos.

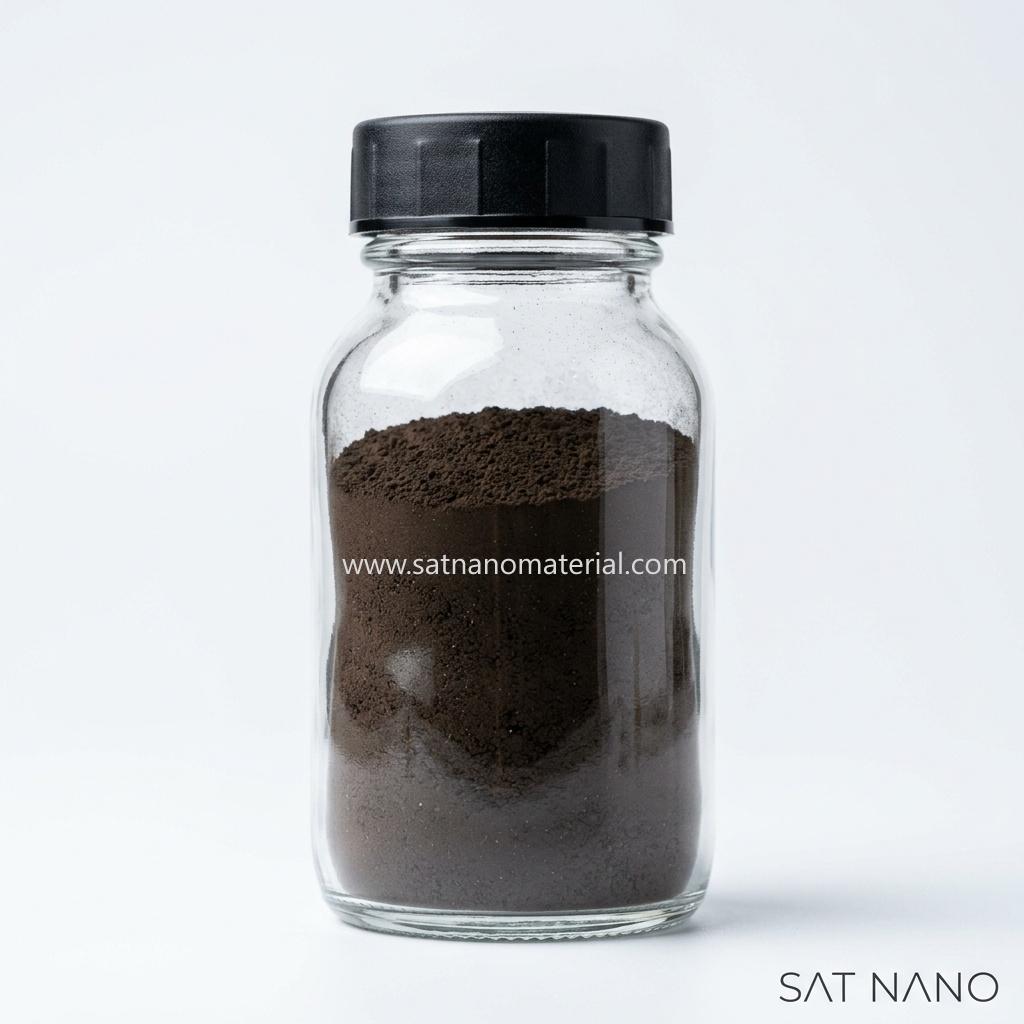

• Forma física: nanopó preto ultrafino ou cinza escuro.
• Características principais:
• Alta temperatura de Curie (≈585∘C≈585∘C): mantém estabilidade magnética em ambientes de alta temperatura.
• Alta resistividade elétrica: ao contrário de pós metálicos, minimiza perdas por correntes parasitas em altas frequências.
• Estabilidade química: altamente resistente à oxidação, corrosão e degradação ambiental.

2. Funções e mecanismos funcionais

No projeto de materiais funcionais eletromagnéticos (EM), a ferrita de níquel desempenha dois papéis críticos:

2.1 Mecanismo de perdas magnéticas

Ela atenua a energia EM principalmente por meio de perdas por histerese magnética, ressonância de paredes de domínio e ressonância natural. É particularmente eficaz na faixa de 1 MHz a 18 GHz, convertendo energia do campo magnético em calor.

2.2 Otimizador de casamento de impedância

Um grande desafio com cargas de alta condutividade (como nanotubos de carbono) é que elas refletem ondas na superfície. A ferrita de níquel possui uma permeabilidade magnética relativamente alta (μ) e uma constante dielétrica moderada (ε). Esse equilíbrio ajuda o material a atingir o casamento de impedância (Zin≈Z0), permitindo que as ondas EM entrem no revestimento em vez de serem refletidas na superfície.

2.3 Desempenho em alta frequência

Devido à sua alta resistividade, NiFe2O4 pode operar em frequências muito mais altas do que pós de ferro tradicionais sem sofrer o gargalo do “limite de Snoek” de forma tão severa.

3. Parâmetros técnicos (faixa típica de 2–18 GHz)

Os valores a seguir representam métricas típicas de desempenho para NiFe2O4 disperso em uma matriz polimérica (com 30–40% de carga):

4. Solução de aplicação integrada

Para superar a densidade da ferrita pura e sua relativamente baixa perda dielétrica, recomendamos um “Sistema sinérgico magneto-dielétrico”.

4.1 Conceito de formulação recomendado

• Ligante: epóxi, poliuretano ou borracha de silicone.
• Carga primária: nanopó de NiFe2O4 (25% - 40% em peso).
• Nanotubos de carbono de paredes múltiplas (MWCNTs) ou grafeno (1% - 3% em peso) para fornecer a condutividade elétrica necessária para perda dielétrica.
• Agente de acoplamento: silano (ex.: KH-550) para melhorar a dispersão e a ligação interfacial.

4.2 Fluxo de preparação

1. Tratamento de superfície: tratar NiFe2O4 com um agente de acoplamento silano para aumentar as propriedades organofílicas.
2. Usar moagem de bolas ou moagem de esferas para criar uma mistura homogênea da ferrita e dos co-cargas de carbono na resina.
3. Aplicar por spray ou moldagem até uma espessura de casamento calculada (tipicamente 1,5∼2,5 mm para alvos em banda X ou banda Ku).

5. Conclusão estratégica

A ferrita de níquel (NiFe2O4) é uma carga “versátil” para proteção EM moderna.

• Para alta absorção: use-a como uma “janela” de casamento de impedância para permitir que as ondas entrem no revestimento.
• Para blindagem EMI: use-o em compósitos para bloquear o componente magnético da radiação, algo que blindagens apenas de carbono muitas vezes não conseguem fazer.
• Para condições extremas: Escolha NiFe2O4 quando a aplicação exigir estabilidade em altas temperaturas (até 300°C+) onde outros materiais magnéticos podem falhar.
